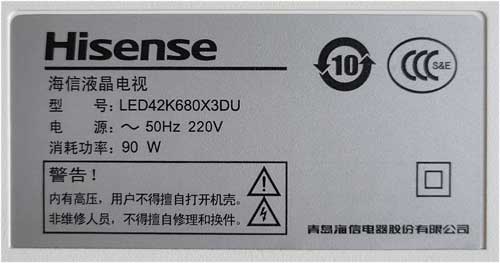

    檢修一臺海信LED42K680X3DU指示燈不亮不開機。先插電試機，插電瞬間電源插頭打出了微弱火花，所以判斷電源板保險絲肯定沒有燒壞，但是按待機鍵沒任何反應。拆機檢查，直接測量電源板各輸出端口都無任何電壓輸出，但是電源板大電容有300V主電壓。拔掉電源，先看看輸出端有沒有短路吧，用萬用表測量到電源板16V輸出端時明顯對地短路，拔掉輸出到主板的連接線再次測量16V輸出端，沒有短路了，那說明電源板應該沒問題，肯定是主板16V供電端短路了。

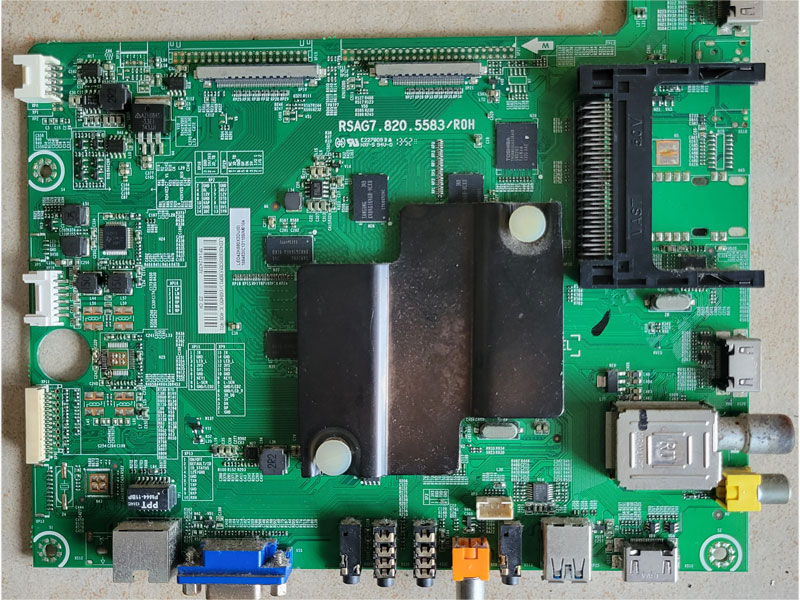

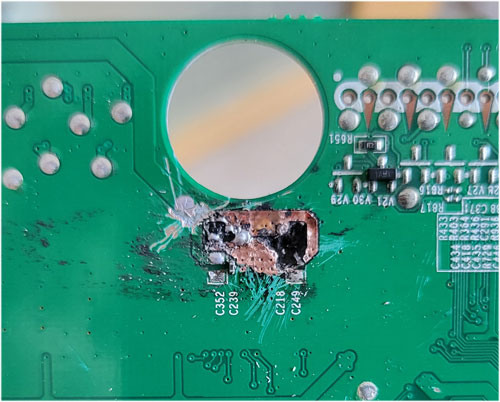

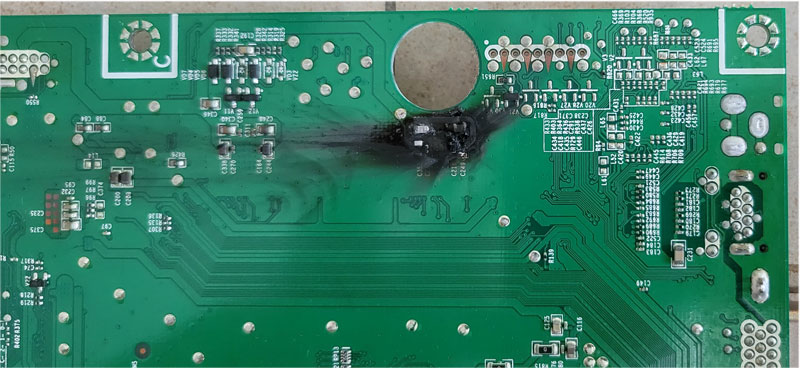

    直接要檢查主板了，根據經驗，16V一般是只給主板的伴音功放電路供電，所以直接測量功放芯片，多個引腳對地短路，認為是功放芯片短路或者16V供電濾波電容短路，這得焊下來仔細測量了。拆下主板，背面看了一眼，一下就看到燒黑的一大片，PCB板都快燒穿了，燒黑的里面好像有電容、電阻和一個小芯片，但是完全燒焦了什么也看不清楚了。仔細觀察了一下燒黑的地方的電路走向，一路正是16V供電去到功放芯片，這燒黑的地方肯定就是短路所在的地方。再看看燒黑的地方的主板正面，位號N25正是一個小集成塊芯片的位置，但是沒有裝芯片，看電路應該是重低音功放芯片的電路，但在這臺機上沒有重低音輸出這個功能，所以相關電路也就空出來了。背面燒掉的小芯片估計最多就是給這個重低音功放芯片的一個供電開關管。但是在這塊主板上已經起不到任何作用了，此電路完全是多余的，反正都燒焦了，也很難修復原電路了，索性去掉這片燒焦的電路吧。去掉這個電路也很簡單，直接用刀片將16V供電銅箔劃斷便可以了。還是順便把燒黑的電路清理了一下，確定沒有其它影響或隱患了。用萬用表測量16V不再對地短路了，安裝上主板，插電馬上就開機了，屏幕正常點亮，畫面也正常顯示了。
