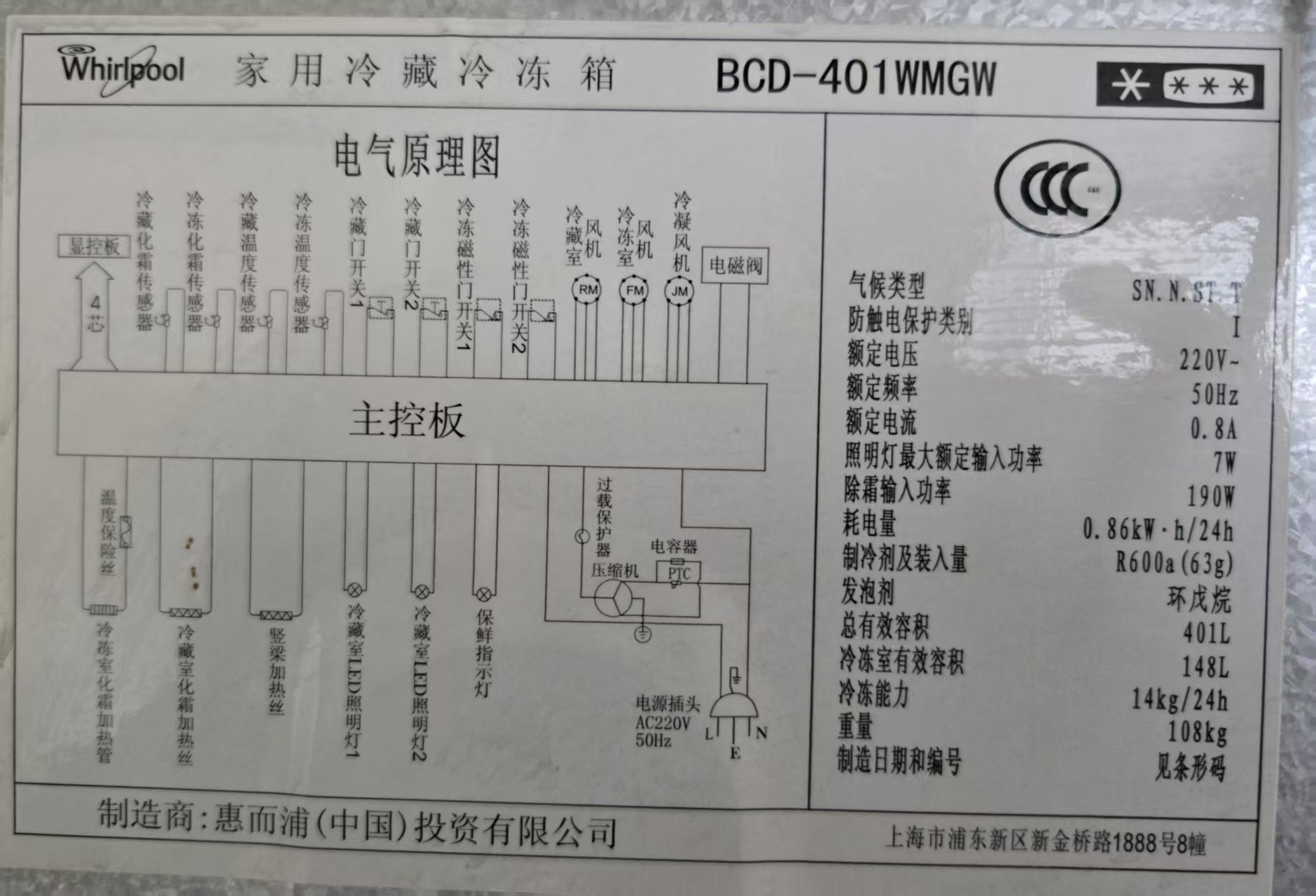

Whirlpool惠而浦冰箱BCD-401WMGW電路板主板插線口英文標識定義對照中文意思
發布時間：2026-03-01
作者:admin
文章來源:鵬城九九原創
點擊次數：
我們是深圳地區專業維修惠而浦冰箱的維修商家，在深圳擁有十幾年豐富的冰箱維修經驗，可以維修各類型冰箱的各種疑難故障，在深圳各區有多個維修駐點，可提供全深圳快速上門檢修服務，報修電話 0755-28188520，隨時歡迎您的咨詢！
惠而浦冰箱主板接線頭插口的英文標識代表的中文含義如下：
N —— 零線
L —— 火線
COMP —— 壓縮機供電
DOOR F_DEF —— 門柱豎梁加熱供電
R_DEF —— 冷藏室蒸發器化霜加熱供電
VALV —— 電磁閥供電
FC_DOOR_SW1 —— 冷凍室門磁性門開關1
FC_DOOR_SW2 —— 冷凍室門磁性門開關2
RC_T_LED_SW1 —— 冷藏室門開關1
RC_T_LED_SW2 —— 冷藏室門開關2
GND —— 接地
FC_FAN —— 冷凍室蒸發風扇供電
RC_FAN —— 冷藏室蒸發風扇供電
YSJ_FAN —— 冷凝器風扇供電
YSJ_PWM —— 變頻壓縮機轉速控制
BX_LED —— 保鮮指示燈
R-Def Snr —— 冷藏蒸發器溫度傳感器
R Snr —— 冷藏室溫度傳感器
F-Def Snr —— 冷凍蒸發器溫度傳感器
F Snr —— 冷凍室溫度傳感器
+12V —— 顯示面板12V供電
TX —— 顯示面板數據線
RX —— 顯示面板數據線
責任編輯:admin
