液晶電視邏輯板的作用及電路原理
發布時間：2020-04-30
作者:admin
文章來源:未知
點擊次數：

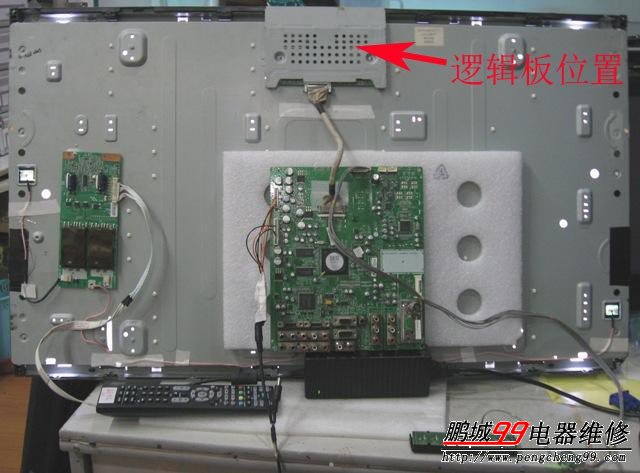

邏輯板是由屏廠家和屏配套提供的，邏輯板也叫屏驅動板、屏邊板（見下圖）。其一端連接液晶屏，一端通過屏線連接主板。邏輯板的作用是把數字板送來的LVDS輸入信號（包含RGB數據信號、時鐘信號和控制信號三大類）通過邏輯板處理，LVDS信號再把以并行方式輸入的TTL電平RGB數據信號轉換成驅動液晶屏的LVDS信號后，直接送往液晶面板側的LVDS接收芯片，驅動液晶屏顯示圖像 。
邏輯板除了處理數字邏輯信號外，還兼顧產生屏所需的五大電壓（VGH、VGL、VgoffH、VgoffL、VCOM）他階調電壓，這些電壓由DC-DC電路完成。液晶屏上邏輯板的工作電壓不是由開關電源直接提供的，通常是由信號處理板上的相關穩壓電路提供的。邏輯板是一個具有軟件和固有程序的組件，內置有移位寄存器（水平和垂直移位）的專用模塊Flash，即使廠家也無法改變。

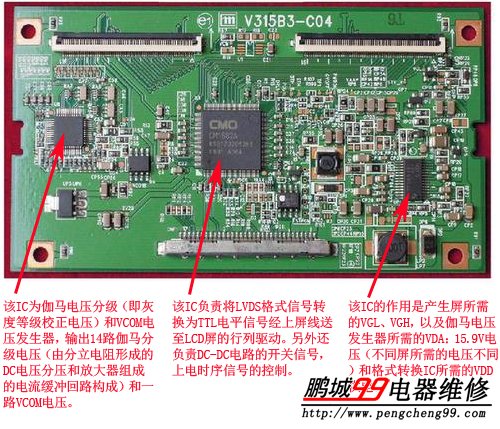

邏輯板主要由時序控制芯片及其外圍元器件組成的時序控制電路、伽馬校正電路、DC-DC變換芯片及其外圍元器件組成的DC-DC變換電路、接插件等元器件組成，如下圖所示：
