夏普LCD-60TX72A電源板不通電，不開機，指示燈不亮
發布時間：2020-05-11
作者:吳工
文章來源:鵬城九九原創
點擊次數：
夏普LCD-60TX72A電視指示燈不亮不通電，由于趕時間，拆機后簡單測量了一下保險絲沒壞、300V濾波電容兩端無短路現象，但是當測試到待機電源供電輸出端時明顯短路了，斷開給主板的供電線后再測量待機供電輸出端還是短路，排除了主板。

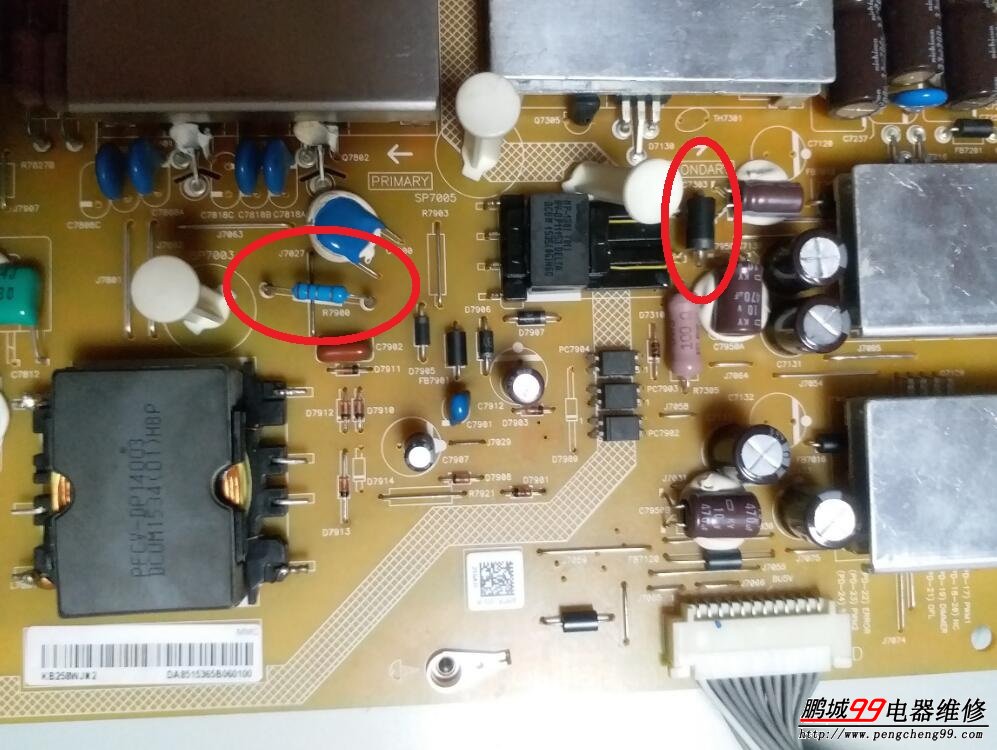

依據以往經驗，最有可能就是供電端的整流二極管短路，于是插上電烙鐵直奔這個二極管而去，位號D7950，3A100V的肖特基管，果斷焊下來一測量果然是它擊穿了，元件盒里面找了個5A200V的肖特基迅速給焊上去，心想著應該是十拿十穩了，趕時間就速戰速?zèng)Q嘛！上機通電測量，居然還是濤聲依舊，沒5V輸出。這不符合經驗呀，一般這個肖特基管擊穿不會附帶其它元件的損壞呀�？磥磉@個速戰速?zèng)Q是失算了，得拆下電源板來好好檢測一下了。

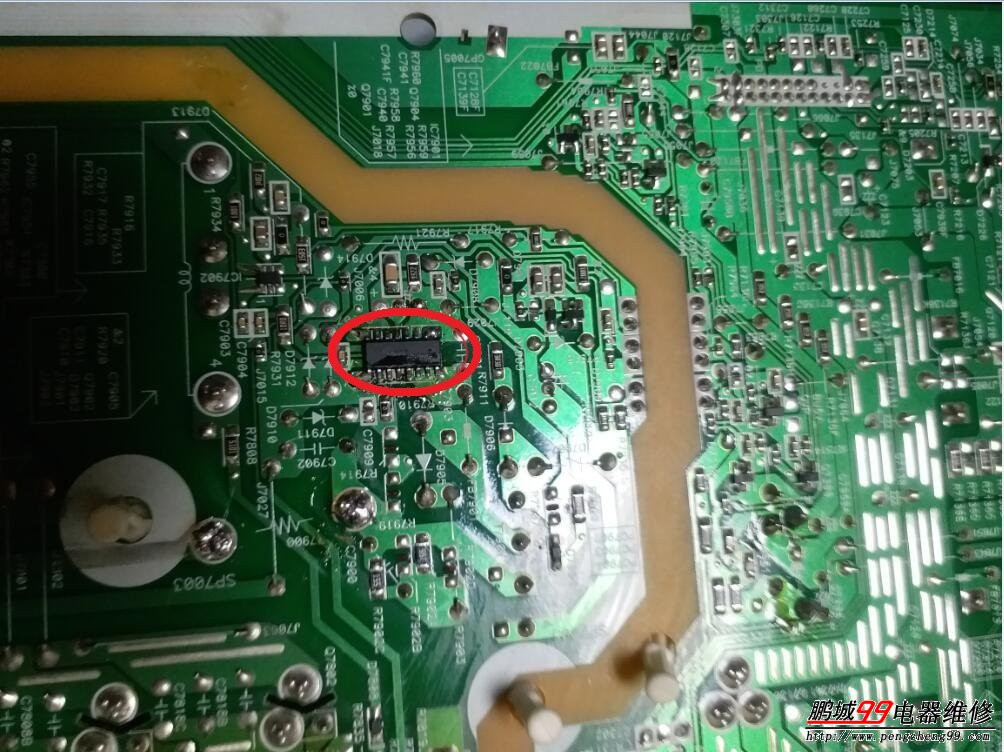

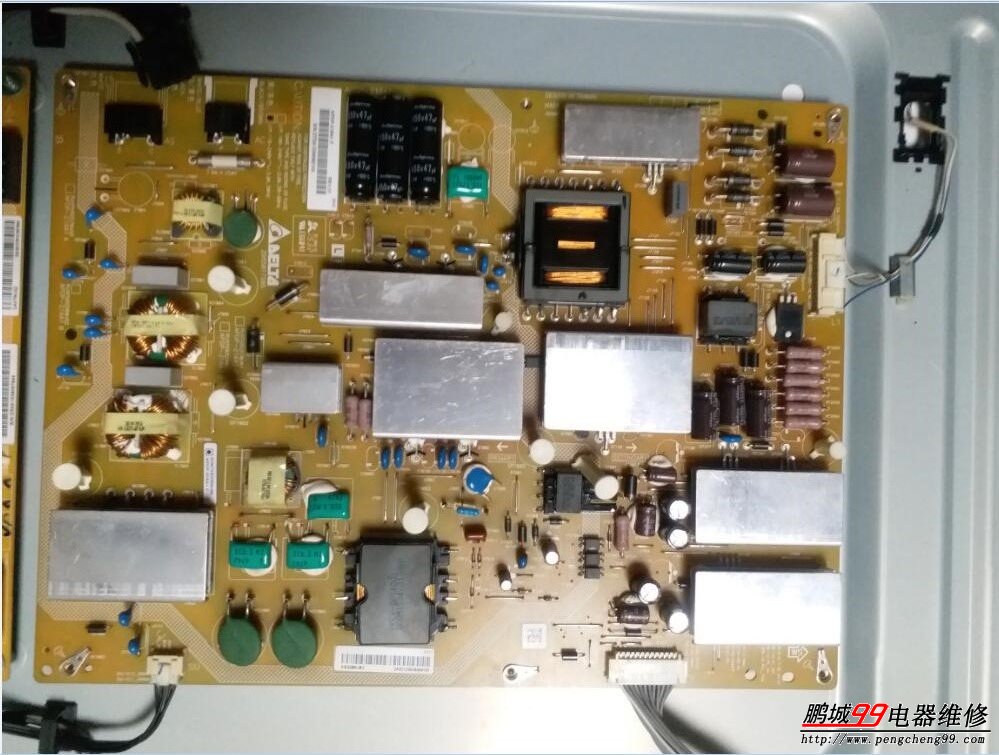

給電源板單板通電測量，大電容兩端300V電壓正常，順著電路往5V開關變壓器處測量，沒了300V輸入了。斷電后給大電容放完電后再測量，大電容的正極300V到5V開關變壓器初級引腳的電路不通了，再順路測量，位號R7900/2.2歐姆的限流電阻已經開路了，再順路測量到位號IC7903/型號DAP021的5V電源芯片擊穿短路了。第一次見這個型號的電源芯片，手里頭也沒貨，只好跟用戶講拆板帶回去修了。
網購了這個芯片，到貨后更換了這個DAP021的電源芯片和位號R7900/2.2歐姆的電阻，再次通電試機，5V電壓穩穩地顯示在了萬用表上了，拿到用戶家裝上機器后試機一切正常。。。
疑問：難道是次級這端的整流肖特基管擊穿導致過載燒掉的初級那端的電源芯片嗎？還是其它原因?qū)е碌哪�？一切疑問只能保留在腦海中等待以后積累更豐富的經驗再進行判斷了。
